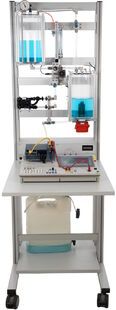

IPA 1 compact station

IPA 1 compact station

Professional automatic control of pressure, temperature, volumes and flow-rates

The compact station with 4 integrated controlled systems is the optimum solution for typical production processes in the most varied of industries. The system’s modularity permits various configurations to be implemented in the safety of the laboratory environment.

Training content:

  • Design, wiring and commissioning of a process engineering plant

  • Selection, deployment and connection of different sensors

  • Measurement of electrical and process-control variables like liquid level, flow-rate, pressure and temperature

  • Deployment and connection of transducers

  • Design, assembly and commissioning of control loops

  • Analysis of controlled systems and control loops

  • Putting continuous and discontinuous controllers into operation

  • Setting parameters and optimising P-action, PI-action and PID-action controllers

  • Design of open-loop and closed-loop programmes

  • Operating and monitoring processes

  • Inspection, maintenance and repair

  • Networking process engineering systems

Basic equipment set, consisting of:
1
IPA compact station
IPA compact station LM9550
1
Mechatronics aluminium profile carriage without table-top frame 600x900x760mm (WxDxH)
Mechatronics aluminium profile carriage without table-top frame 600x900x760mm (WxDxH) ST7200-3R
S7-1500 PLC control system with accessories:
1
SIMATIC S7-1516-3 PN/DP 32 DE, 32 DA, 8 AE, 4 AA, 24V / 6 A power supply
SIMATIC S7-1516-3 PN/DP 32 DE, 32 DA, 8 AE, 4 AA, 24V / 6 A power supply CO3713-8R
1
Touch panel TP700 Comfort Trainer Package
Touch panel TP700 Comfort Trainer Package CO3713-4P
1
Safety connecting plug 4mm with tap (2x), red, 1000V/32A CAT II
Safety connecting plug 4mm with tap (2x), red, 1000V/32A CAT II SO5126-3U
1
Safety connecting plug 4mm with tap (2x), blue, 1000V/32A CAT II
Safety connecting plug 4mm with tap (2x), blue, 1000V/32A CAT II SO5126-3V
1
QuickChart Siemens PLC S7-1500 Board
QuickChart Siemens PLC S7-1500 Board SO6200-5K
1
QuickChart Touch Panel TP700
QuickChart Touch Panel TP700 SO6200-5H
Accessories:
1
25-pin serial interface cable, Sub-D plug/socket
25-pin serial interface cable, Sub-D plug/socket LM9061
2
Safety measurement cable 4mm, 100cm/40", blue, 600V CAT III ~1000V CAT II / 32A
Safety measurement cable 4mm, 100cm/40", blue, 600V CAT III ~1000V CAT II / 32A SO5126-9A
2
Safety measurement cable 4mm, 100cm/40", red,  600 V CAT III ~1000 V, CAT II / 32A
Safety measurement cable 4mm, 100cm/40", red, 600 V CAT III ~1000 V, CAT II / 32A SO5126-8U
4
Safety measurement cable 4mm, 150 cm, yellow, 600 V CAT III ~ 1000 V, CAT II/32 A
Safety measurement cable 4mm, 150 cm, yellow, 600 V CAT III ~ 1000 V, CAT II/32 A SO5126-9H
1
Safety measurement cable 4mm, 150cm/60", green, 600V CAT III ~1000V CAT II / 32A
Safety measurement cable 4mm, 150cm/60", green, 600V CAT III ~1000V CAT II / 32A SO5126-9P
1
Safety measurement cable 4mm, 150cm/60", blue, 600V CAT III ~1000V CAT II / 32A
Safety measurement cable 4mm, 150cm/60", blue, 600V CAT III ~1000V CAT II / 32A SO5126-9K
1
Configuration IPA Station compact
Configuration IPA Station compact LA9601
1
Protective cover for 600mm wide IMS experiment trolleys complete with experiments
Protective cover for 600mm wide IMS experiment trolleys complete with experiments ST8010-8M
Media:
1
Interactive Lab Assistant: IPA1 Compact station
Interactive Lab Assistant: IPA1 Compact station SO2805-4J
1
QuickChart, IPA 1 Compact station
QuickChart, IPA 1 Compact station SO6200-2E
Additionally recommended:
1
IPA Virtual Compact Station (School license)
IPA Virtual Compact Station (School license) SO6001-7G
2
Software, STEP 7 Trainer package 6xSTEP 7, S7-Graph, S7-SCL, PLC-Sim (D,GB,F,E,I)
Software, STEP 7 Trainer package 6xSTEP 7, S7-Graph, S7-SCL, PLC-Sim (D,GB,F,E,I) SO6002-1X
1
ungeklärte Position
ungeklärte Position UW
1
QuickChart, IPA Virtual
QuickChart, IPA Virtual SO6200-2D
